Манометры общетехнические

Принцип работы манометра

Принцип действия манометра основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины или более чувствительной двухпластинчатой мембраны, один конец которой запаян в держатель, а другой через тягу связан с трибко-секторным механизмом, преобразующим линейное перемещение упругого чувствительного элемента в круговое движение показывающей стрелки.

Разновидности показывающих манометров

В группу приборов, измеряющих избыточное давление, входят:

• Манометры - приборы с верхним диапазоном измерения от 0,06 до 1000 МПа (измеряют избыточное давление — положительную разность между абсолютным и барометрическим давлением);
• Вакуумметры - приборы, измеряющие разрежение (давление ниже атмосферного);
• Мановакуумметры - манометры, измеряющие как избыточное (от 60 до 240000 кПа), так и вакуумметрическое давление;
• Напоромеры - манометры малых избыточных давлений (до 40 кПа);
• Тягомеры - вакуумметры с пределом измерения до минус 40 кПа;
• Тягонапоромеры - мановакуумметры с крайними пределами измерения, не превышающими ±40 кПа;

Как правильно выбрать манометр?

Выбор манометра осуществляется по следующим параметрам:

• предел измерения давления
• диаметр корпуса манометра
• класс точности прибора
• диаметр резьбы штуцера
• расположение штуцера (радиальный, осевой)
• исполнение корпуса

Основные типы манометров

В зависимости от конструкции, чувствительности элемента различают следующие типы манометров:

• манометры жидкостные
• грузопоршневые
• деформационные (с трубчатой пружиной или мембраной).
• цифровые

Класс точности манометра

Манометры подразделяются по классам точности: 0,15; 0,25; 0,4; 0,6; 1,0; 1,5; 2,5; 4,0 (чем меньше число, тем точнее прибор)

Разновидности манометров

По назначениям технические манометры можно разделить на:

• общетехнические,
• электроконтактные
• специальные
• самопишущие
• железнодорожные
• виброустойчивые (глицеринозаполненые)
• судовые
• эталонные (аналоговые).

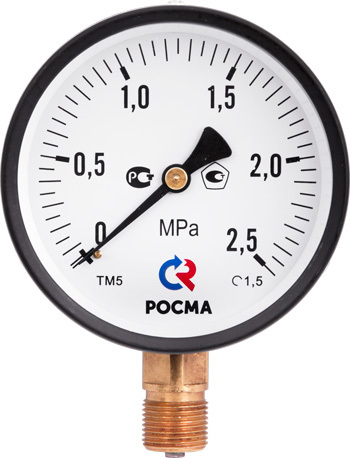

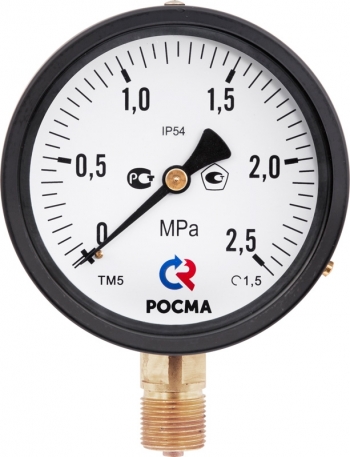

Общетехнические стандартные манометры

Манометры стандартные общетехнические используется для измерения избыточного, вакууметрического давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус манометров в стандартном исполнении выполнен из стали, механизм — из латунного сплава. Принцип действия манометров основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку манометра. Область применения таких манометров: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляция, машиностроение, сфера ЖКХ и прочее.

Электроконтактные манометры

Это специальные манометры имеют в конструкции специальные группы электрических контактов (как правило 2). Одна группа контактов соответствует минимальному заданному давлению, вторая группа — максимальному. Величины заданий могут изменяться обслуживающим персоналом. Группа минимального давления может быть включена в электрическую цепь позиционного регулирования или сигнализации минимального давления. Аналогично и группа максимального давления. В некоторых случаях могут быть задействованы обе группы. Как минимальная так и максимальная группы могут быть выведены за минимальное или максимальное (соответственно) значение шкалы манометра и не использоваться.

Электроконтактные манометры как правило не должны использоваться в качестве приборов для снятия показаний ввиду того, что показывающая стрелка при механическом взаимодействии с одной из контактных групп может неточно указывать величину давления, в связи с чем возникает заметная погрешность.

Особенно популярным прибором этой группы можно назвать ЭКМ 1У, хотя он давно снят с производства и сейчас его заменяет ТМ-510Р.05. Для работы в условиях возможной загазованности горючими газами необходимо использовать электроконтактные манометры во взрывозащищенном исполнении.

Специальные манометры

Специальные манометры отличаются тем, что измеряют агрессивные и взрывоопасные среды, в связи с чем, они специально обрабатываются в процессе изготовления. Наиболее распространены следующие разновидности:

• кислородные — должны быть обезжирены, так как иногда даже незначительное загрязнение механизма при контакте с чистым кислородом может привести к взрыву. Часто выпускаются в корпусах голубого цвета с обозначением на циферблате О2 (кислород);
• ацетиленовые — не допускают в изготовлении измерительного механизма сплавов меди, так как при контакте с ацетиленом существует опасность образования взрывоопасной ацетиленистой меди;
• аммиачные — должны быть коррозионностойкими. Также они отличаются наличием температурной шкалы, поскольку известна прямая зависимость температуры аммиака от давления.

Эталонные манометры

Эти манометры МО или МТИ обладают более высоким классом точности, по сравнению со стандартными (0,15;0,25;0,4). Такие приборы служат для поверки и калибровки других манометров, с более низким классом точности. Устанавливаются такие приборы в большинстве случаев на грузопоршневых манометрах или каких-либо других установках, способных развивать нужное давление.

Виброустойчивые манометры

Такой тип манометров выполнен в корпусе из нержавеющей стали со степенью защиты от внешних воздействий IP65 и часто с гидрозаполнением силиконом или глицерином, для подавления вибрации

Судовые манометры

предназначены для эксплуатации на речном и морском флоте.

Железнодорожные манометры

предназначены для эксплуатации на Ж/Д транспорте.

Самопишущие манометры

Это манометры в корпусе с механизмом позволяющим воспроизводить на диаграмной бумаге график работы манометра.

Область применения манометров

Применение показывающих манометров в различных областях техники, науки, ремонтных и строительных работ, а также на промышленных предприятиях или в бытовых условиях зависит от их типа и предназначения.

Применение общетехнических манометров показано тем средам, которые отличаются наличием жидкостей и газов, обладающих агрессивными свойствами к различным медным сплавам. Электроконтактный механизм в одноименных манометрах используется для регулировки давления в измеряемой среде. Наполнителями в специальных манометрах могут служить аммиак, ацетилен или кислород. Эталонные манометры отличаются самыми высокими классами точности показаний. Используются в качестве тестируемого устройства для других манометров. Морской и речной флот использует судовые манометры, а на железных путях чаще всего применяются специальные железнодорожные приборы определения давления. Особенностью самопишущих манометров является длительное измерение давления в динамике с воспроизведением и сохранением результатов исследований на специальной бумаге.

Преимущества работы с использованием манометров

На самом деле, преимущества в работе с манометрами очевидны. Во-первых, это универсальное устройство, которое помогает держать под контролем уровень давления. Во вторых, это точность измерения, а в том числе и аритмии.

Третье преимущество – дешевизна. Такое устройство может позволить себе каждый, потому что он имеет невысокую цену. И четвертое, очень важное преимущество в том, что это устройство надежное, при чем, надежность его не ухудшается даже при длительной эксплуатации. Еще одно важное свойство – это возможность эксплуатации в любых условиях.

Стоит отметить, что без такого приборы работа на предприятии, в котором необходимы измерения давления, значительно затрудняются. Ведь зачастую именно это небольшое устройство и держит под контролем весь производственный процесс. Это доп. оборудование – незаменимый помощник во многих отраслях.

Монтаж и крепление манометров показывающих

Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.

Монтаж/демонтаж производить при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате. При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку. Также петлевая трубка может устанавливаться для защиты манометра от воздействия пульсаций измеряемой среды и уменьшения влияния температуры среды на точность показаний манометра.

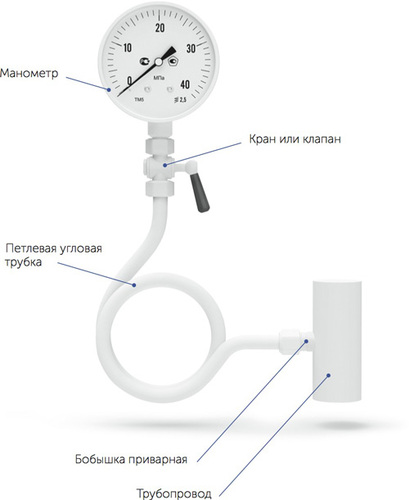

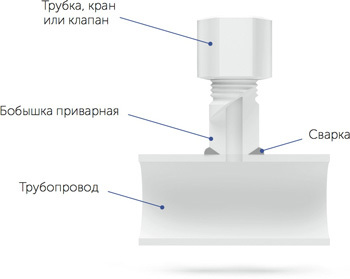

Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку (БП-ТМ-30-G½ или БП-ТМ-30-М20×1,5), петлевой трубки, трехходового крана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
