BX-500 Калибратор инфракрасных пирометров

BX-500 Калибратор инфракрасных пирометров предназначен для поверки и отладки пирометров со встроенной функцией малых калибровок, предназначенных для измерения температур в пределах от -50 до 5000C°. Диаметр мишени: 57 мм. Для моделей, не обладающих возможностью корректировки показаний, калибратор BX-500 позволяет получить информацию о необходимых поправках к измеренным значениям в требуемых диапазонах температур.

Конструктивно BX-500 представляет собой совокупность эталонного источника тепла – черной цельной мишени диаметром 2,25'' или 57мм, электронного термометра и цифроаналогового управляющего процессора. Нагрев мишени производится с помощью дифференциального электрического элемента, обеспечивающего минимальную разность температур в пределах рабочей поверхности. Коэффициент излучения мишени строго нормирован и составляет 0,95.

Калибратор BX-500 обеспечивает высокую точность и стабильность поддержания заданного режима: от 0,5 до 1,8% и от 0,1 до 0,30С° соответственно, в зависимости от заданной температуры. Совершенная конструкция нагревательного элемента и высокая чувствительность управляющего модуля позволяет достичь разрешения 0,10С°. Время выхода на режим и полной стабилизации температуры мишени не превышает 40 минут, а период остывания ее от максимума до 1000С° равен 0,75 часа.

Прочный и герметичный корпус BX-500 обеспечивает надежную защиту прибора от механических воздействий, пыли и влаги, а углубление мишени внутрь корпуса и контурное металлическое ограждение предохраняет оператора от ожогов. Характерные особенности и возможности устройства:

• питания BX-500 осуществляется как от стандартной сети переменного тока, так и от источника 110 В;
• равномерный прогрев тепловой мишени за счет применения дифференцированного нагревательного элемента;
• удобный и простой интерфейс с крупноформатным дисплеем;
• многоточечная система датчиков мишени, обеспечивающая высокую точность контроля температуры прогрева.

Отличительные особенности калибратора BX-500:

• Высокоточный внутренний термометр
• Поверка, калибровка (сертификация) инфракрасных пирометров до 500℃ / 932℉
• Температурная мишень 57 мм (2.25”), цельная черная
• 2 светодиодных цифровых индикатора (красный и зеленый)
• Индикаторы состояния/работы прибора
• Быстрая и интуитивно понятная настройка прибора
• Компактное исполнение

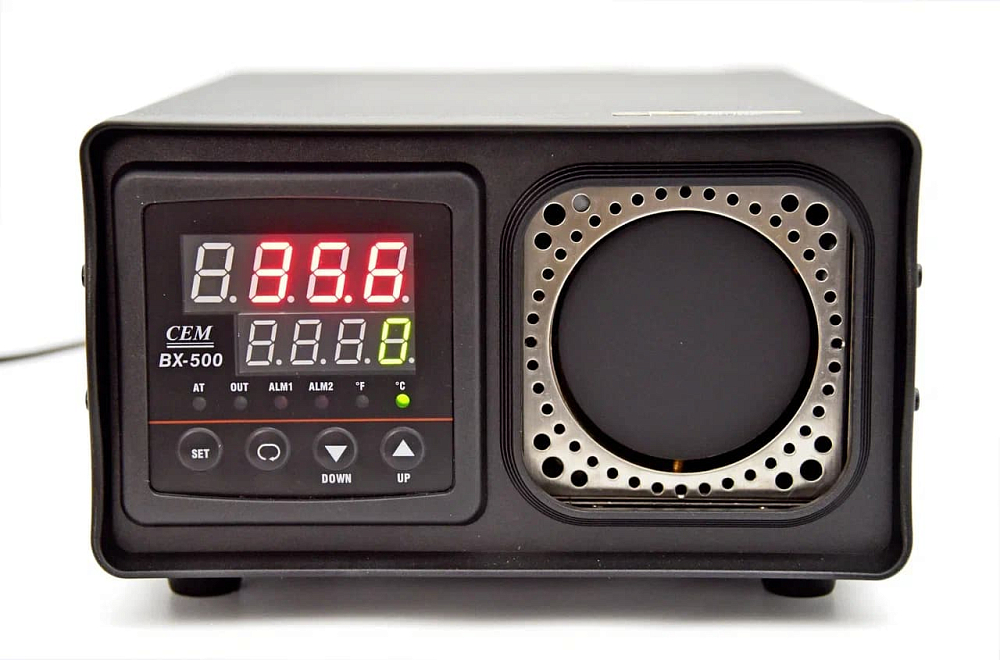

Внешний вид и основные элементы CEM DT-321 CEM BX-500:

1. Красный цифровой индикатор – текущая температура мишени

2. Зеленый цифровой индикатор – текущая уставка

3. Индикаторы состояния/работы прибора:
   AT – не используется (сервисный индикатор)
   OUT – нагрев поверхности мишени за счет работы нагревателя
   ALM1 – охлаждение поверхности мишени за счет естественных тепловых потерь, нагреватель выключен
   ALM2 – охлаждение поверхности мишени за счет работы вентилятора на максимальной скорости
   °F – не используется
   °C – отображаемая на индикаторах температура в градусах Цельсия

4. Кнопки управления прибором:
   SET – подтверждение изменения уставки/параметра
   ▲ (UP) – увеличение уставки, следующее значение параметра
   ▼ (DOWN) – уменьшение уставки, предыдущее значение параметра

5. Мишень/отверстия для калибровки пирометров/термометров

6. Отверстие для поверочного термометра

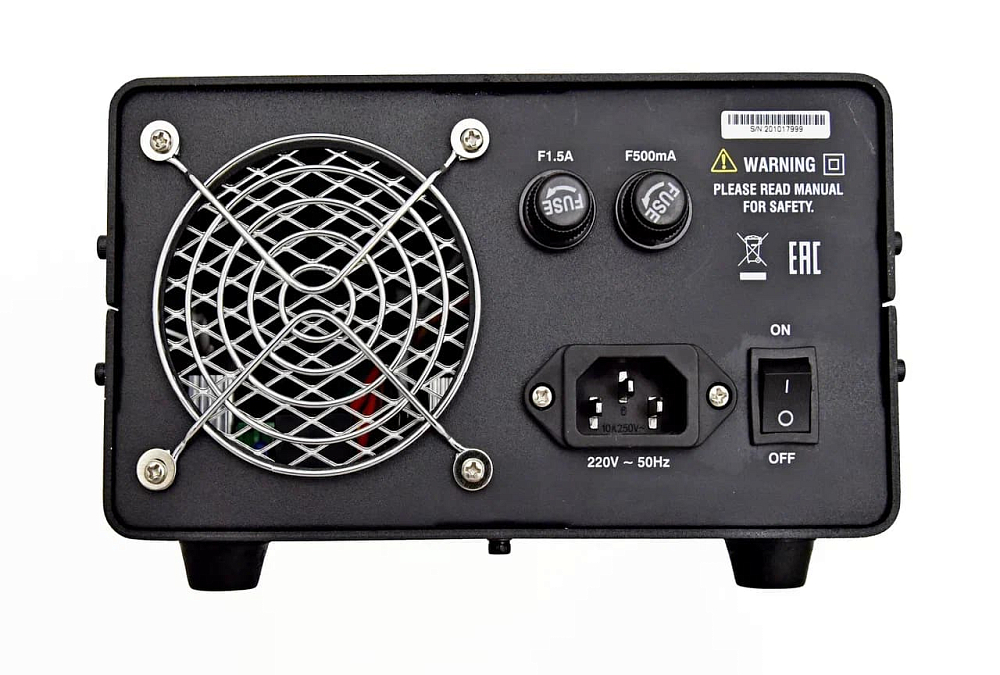

Задняя панель прибора

1. Вентилятор для охлаждения прибора и нагревателя
2. Предохранитель (1,5А) цепи нагревателя
3. Предохранитель (500мА) цепи контроля температуры
4. Разъем для силового кабеля от сети питания ~220В, 50 Гц
5. Переключатель ON/OFF для включения/выключения прибора

Технические характеристики калибратора BX-500:
