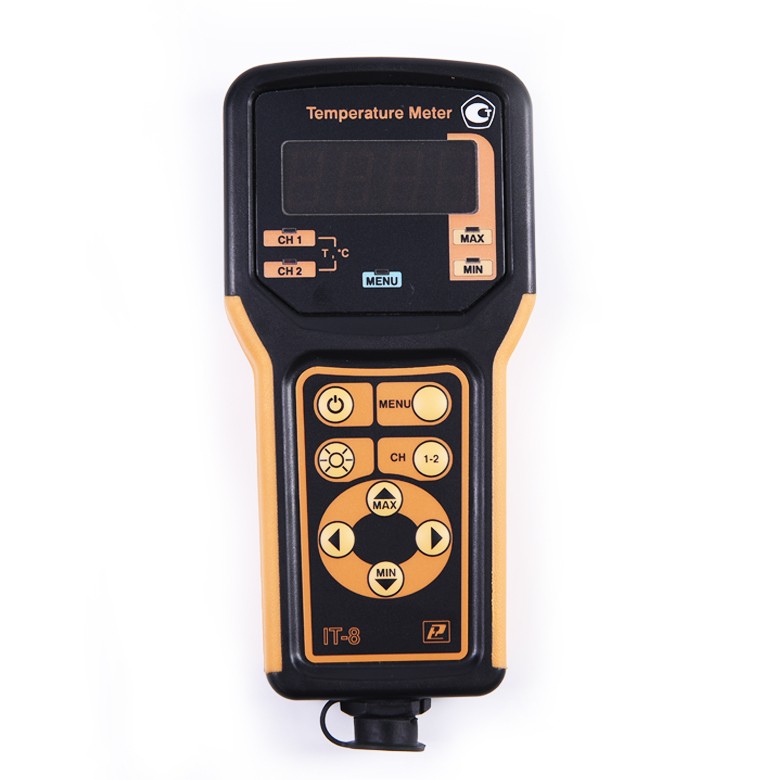

IT-8 Измеритель температуры цифровой портативный двухканальный повышенной точности

Назначение измерителя измерителя температуры цифрового портативного двухканального повышенной точности IT-8:

Измерители температуры переносные двухканальные IT–8 предназначены для преобразования выходных сигналов первичных измерительных преобразователей (термопреобразователей сопротивления, термоэлектрических преобразователей) и отображения на цифровом индикаторе текущего значения температуры.

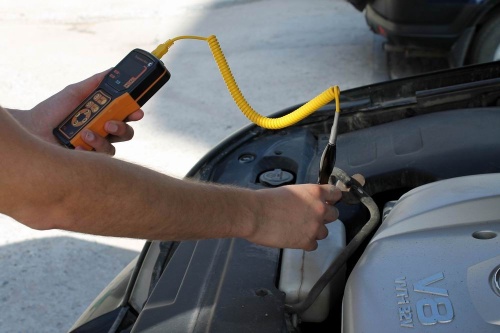

Приборы применяются в пищевой промышленности, сельском и коммунальном хозяйствах, машиностроении и других отраслях промышленности для измерения температуры.

Описание измерителя температуры цифрового портативного двухканального повышенной точности IT-8:

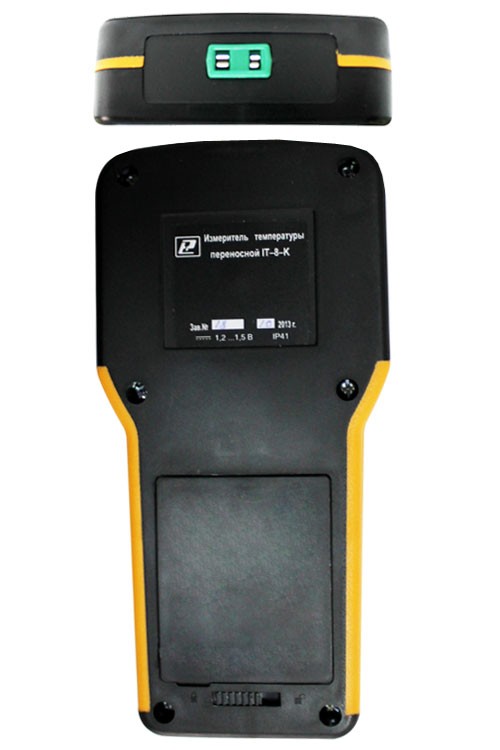

Отечественные измерители температуры цифровые портативные IT-8 имеют два канала измерения. Каждый из каналов рассчитан на работу с определённым типом датчиков (термопреобразователей). Датчики подключаются к прибору при помощи соединителей. Для подключения термопар используются плоские мини соединители (L2) с двумя ножевыми контактами. Цвет соединителя говорит о типе подключаемой термопары: зелёный или жёлтый- ХА(К), оранжевый – ТПП(S), ТПП(R).

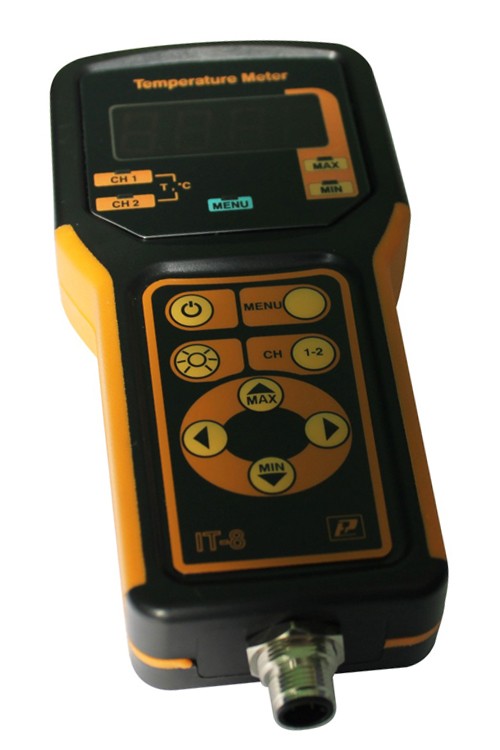

Для подключения термосопротивлений к измерителю температуры используется или плоский мини соединитель (L3) с тремя ножевыми контактами белого цвета, или круглый герметичный соединитель (R) с четырьмя контактами. Плоские мини соединители расположены на верхней торцевой поверхности прибора, круглый - на нижней торцевой поверхности.

В зависимости от типа входа каждого канала и конструкции соединителей возможны следующие модификации измерителя IT-8.

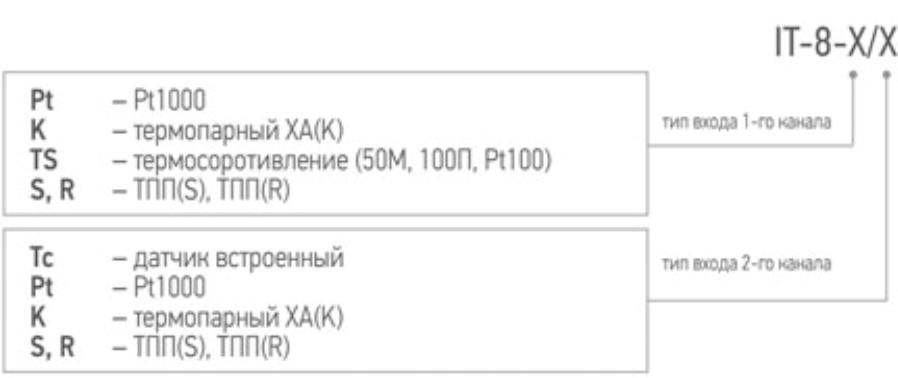

Условные обозначения параметров измерителя IT-8:

IT-8-X/Y-Z, где:
X- тип входа 1-го канала:
- Pt - для подключения термопреобразователей сопротивления с НСХ Pt1000 ГОСТ 6651-2009;
- K - для подключения преобразователя термоэлектрического с НСХ К по ГОСТ Р 8.585-2001;
- TS - для подключения термопреобразователей сопротивления с НСХ 50М; 100П; Pt100 ГОСТ 6651-2009;
- S, R - для подключения преобразователей термоэлектрических с НСХ ТПП(S); ТПП(R) по ГОСТ Р 8.585-2011;
Y - тип входа 2-го канала:
- Tc- датчик встроенный;
- Pt - для подключения термопреобразователей сопротивления с НСХ Pt1000 ГОСТ 6651-2009;
- K - для подключения преобразователя термоэлектрического с НСХ К по ГОСТ Р 8.585-2001;
- S, R - для подключения преобразователей термоэлектрических с НСХ ТПП(S); ТПП(R) по ГОСТ Р 8.585-2011;
- Тэкс, Тхс - специальный тип входа, используемый для контроля температуры окружающей среды и приборной части соединителя (температуры холодного спая для приборов со входом K, SR);
Z - тип соединителя:
- L3 - для термопреобразователей, плоский с тремя контактами в верхней части корпуса;
- L2 - для преобразователей термоэлектрических, плоский с двумя контактами;
- R - для термопреобразователей, круглый герметичный в нижней части корпуса.

Измерители с типом входа Тс имеют только один канал для подключения внешнего датчика. Второй канал используется для индикации температуры самого прибора при помощи встроенного в корпус датчика.

Благодаря повышенной точности электронного термометры IT-8, погрешность измерения определяется, в основном, подключаемым датчиком. Таким образом, измеритель температуры может работать с несколькими датчиками. Диапазон измерения прибора с датчиком определяется диапазоном измерения датчика. При необходимости можно провести юстировку цифрового измерителя температуры с конкретным датчиком в необходимом диапазоне измеряемых температур. При этом заводские настройки измерителя остаются неизменными.

Учитывая, что портативные электронные термометры IT-8 могут эксплуатироваться в диапазоне температуры от минус 40 (50)°С до плюс 55°С, сведена к минимуму дополнительная температурная погрешность.

С измерителем температуры предлагается широкий ассортимент датчиков, позволяющих проводить контроль различных объектов, а также удлинительных и соединительных кабелей.

Сервисные функции:

• Запоминание максимального, минимального значений;
• Звуковая, световая сигнализация о выходе за заданный порог;
• Возможность корректировки сдвига и наклона характеристики;
• Автоматическое отключение питания через 1…60 мин.;
• Диагностика состояния элементов питания;
• Автоматический переход в экономичный режим.

Особенности измерителя температуры цифрового портативного двухканального повышенной точности IT-8:

• Диапазон измерения от -200 до +1700°С;
• 2 канала измерения;
• Высокая точность;
• Широкий диапазон температуры эксплуатации от мин.40°С;
• Низкая дополнительная температурная погрешность;
• Задание порога звуковой и световой сигнализации;
• Запоминание макс. и мин. значений;
• Подключение датчиков через соединители;
• Яркий большой светодиодный индикатор;
• Возможность пользовательской юстировки с датчиком без нарушения заводской настройки;
• Наличие широкого ассортимента датчиков, соединительных кабелей;
• Прочный, герметичный, с прорезиненными вкладышами корпус;
• IT-8 - это российский электронный термометр, идеальный вариант для импортозамещения дорогих зарубежных приборов.

Модификации цифрового измерителя температуры IT-8

Измерители с типом входа Тс имеют только один канал для подключения внешнего датчика. Второй канал используется для индикации температуры самого прибора при помощи встроенного в корпус датчика.

Благодаря повышенной точности электронного термометры IT-8, погрешность измерения определяется, в основном, подключаемым датчиком. Таким образом, измеритель температуры может работать с несколькими датчиками. Диапазон измерения прибора с датчиком  определяется диапазоном измерения датчика. При необходимости можно провести юстировку цифрового измерителя температуры с конкретным датчиком в необходимом диапазоне измеряемых температур. При этом заводские настройки измерителя остаются неизменными.

Учитывая, что портативные электронные термометры IT-8 могут эксплуатироваться в диапазоне температуры от минус 40 (50)°С до плюс 55°С, сведена к минимуму дополнительная температурная погрешность.

С измерителем температуры предлагается широкий ассортимент датчиков, позволяющих проводить контроль различных объектов, а также удлинительных и соединительных кабелей.

Применяемые зонды

• Количество каналов измерения – 2
• Питание – четыре элемента типа ААА напряжением 1,5В.
• Дополнительная температурная погрешность прибора, вызванная изменением температуры окружающей среды в рабочем диапазоне от номинального значения плюс 20 °С – не более  ±(0,1+0,0006Т) °С на каждые 10 °С изменения температуры окружающей среды.
• Дискретность отсчёта результатов измерения прибора:
• а) для канала с типом входа – Pt, TS:
• в диапазоне от минус 200 до минус 100°С – 1,0°С;
• в диапазоне от минус 99,9 до плюс 800°С – 0,1°С;
• б) для канала с типом входа – К, SR:
• в диапазоне от минус 50,0 до плюс 999,9°С – 0,1°С;
• в диапазоне от плюс 1000 до плюс 1700°С – 1,0°С.
• Время измерения температуры по каждому каналу прибора – не более: – для канала с типом входа – Pt, TS – 0,9 с; – для канала с типом входа – К, SR – 0,3 с.
• Время непрерывной работы до смены элемента питания ÷200ч.

1. Диапазон измерения температуры прибора с термопреобразователем равен области пересечения диапазонов измерения прибора и термопреобразователя, а суммарная абсолютная погрешность равна сумме абсолютных погрешностей прибора и термопреобразователя.
2. Датчиком температуры холодного спая (температуры прибора) в измерителе температуры служит интегральный датчик, имеющий хороший тепловой контакт с соединителем.
3. С целью уменьшения суммарной погрешности измерителя температуры и термопреобразователя в приборе имеется возможность юстировки введением поправочных коэффициентов.

Технические параметры измерителей температуры IT-8
